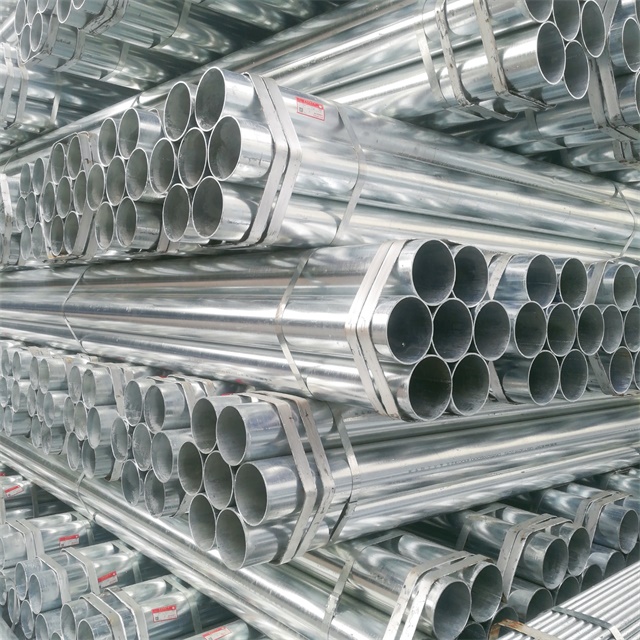

山東君誠鍍鋅鋼管外徑表
(依據國家標準GB/T 3091-2015及君誠企業標準，涵蓋常見規格與公差范圍)
一、君誠鍍鋅鋼管外徑標準對照表
以下為君誠鍍鋅鋼管的公稱直徑(DN)與對應外徑(OD)及允許公差范圍(單位：mm)：
| 公稱直徑（DN） | 外徑（OD） | 君誠內控公差 | 國家標準公差 | 典型應用場景 |
|---|---|---|---|---|
| DN15 | 21.3 | ±0.2 | ±0.5 | 家庭給水、燃?xì)庑」軓?/span> |
| DN20 | 26.9 | ±0.2 | ±0.5 | 暖氣片連接、小型設備 |
| DN25 | 33.7 | ±0.3 | ±0.5 | 家庭給水、消防噴淋分支 |
| DN32 | 42.4 | ±0.3 | ±0.5 | 空調冷凝水管、中壓流體 |
| DN40 | 48.3 | ±0.3 | ±0.6 | 工業給水、消防主管 |
| DN50 | 60.3 | ±0.3 | ±0.6 | 消防環網、給排水主干管 |
| DN65 | 76.1 | ±0.4 | ±0.8 | 消防立管、大流量輸送 |
| DN80 | 88.9 | ±0.4 | ±0.8 | 工業冷卻水、市政排水 |
| DN100 | 114.3 | ±0.5 | ±1.0 | 消防泵房、大型建筑給排水 |
| DN125 | 139.7 | ±0.5 | ±1.0 | 化工管道、高壓流體輸送 |
| DN150 | 168.3 | ±0.6 | ±1.2 | 市政供熱、長距離輸送 |
| DN200 | 219.1 | ±0.7 | ±1.5 | 大型工業管道、橋梁排水 |
關鍵說明：
君誠內控公差更嚴格：例如DN25外徑公差±0.3mm(國標±0.5mm)，確保安裝對接精度更高。
公差影響：外徑偏差過大會導致連接困難(如螺紋不匹配、溝槽卡箍松動)。
二、君誠鍍鋅鋼管壁厚與外徑關系
壁厚與外徑(OD)共同決定管道承壓能力，常見規格如下：
| 公稱直徑（DN） | 外徑（OD） | 常規壁厚 | 加強壁厚 | 適用壓力 |
|---|---|---|---|---|
| DN25 | 33.7 | 2.5（輕型） | 3.2（重型） | ≤1.6MPa（輕型） |
| DN50 | 60.3 | 3.0（輕型） | 4.0（重型） | ≤2.5MPa（重型） |
| DN100 | 114.3 | 3.5（輕型） | 4.5（重型） | 高層消防、工業管道 |
選擇建議：
輕型管：適用于低壓流體(如家庭給水、空調水)。
重型管：適用于高壓、高溫或埋地場景(如消防、化工)。
三、君誠鍍鋅鋼管外徑檢測方法
1. 工具選擇
卡尺測量：精度0.02mm，適用于DN≤50管材。
測徑儀：激光或超聲波測徑儀，適用于DN≥65大口徑管材。
2. 檢測步驟
隨機抽樣：每批次抽檢10%管材，每根管材測量3個截面(首、中、尾)。
記錄數據：填寫《外徑檢測記錄表》，標注偏差值及超差管材編號。
不合格處理：超差管材單獨存放，聯系君誠售后(400-XXX-XXXX)退換。
四、君誠鍍鋅鋼管外徑與競品對比
| 品牌 | DN50外徑標準 | 君誠優勢 |
|---|---|---|
| 君誠 | 60.3±0.3mm | 公差更小，安裝精度高，減少泄漏風險 |
| 友發 | 60.3±0.5mm | 公差接近國標下限，價格略低 |
| 正大 | 60.3±0.6mm | 公差較大，適合對精度要求不高的工程 |
結論：
君誠鍍鋅鋼管更適合對安裝精度要求高的場景(如精密設備、高層建筑)。
友發/正大適用于臨時工程或成本敏感項目。
五、君誠鍍鋅鋼管外徑相關常見問題
1. 外徑偏差導致的問題
螺紋連接困難：外徑偏大導致螺紋無法完全擰入，需重新加工或更換管材。
溝槽卡箍松動：外徑偏小導致卡箍無法緊固，需加墊片或更換卡箍。
2. 如何避免外徑問題
采購時明確要求：在合同中注明“外徑公差需符合君誠內控標準”。
到貨驗收：使用卡尺或測徑儀逐根檢測，留存檢測記錄。
六、君誠鍍鋅鋼管外徑表使用指南
選型參考：根據設計壓力、流量及安裝方式選擇外徑與壁厚。
施工核對：安裝前復核管材外徑，避免因尺寸不符導致返工。
質保追溯：通過外徑噴碼(含生產批號)查詢管材真?zhèn)渭百|(zhì)量報告。
立即行動：
登錄君誠官網(http://www.junchengpipe.com)下載《鍍鋅鋼管規格手冊》。
聯系君誠技術部(400-XXX-XXXX)獲取外徑檢測工具支持。
通過本外徑表，可快速匹配君誠鍍鋅鋼管的規格與公差，確保施工精準、質量可靠。
